Fejlfinding af en elektrisk bordpladevarmer

Electric baseboard heaters provide instant heat.
Elektriske baseboardvarmere giver øjeblikkelig varme.

Boliger uden centraliseret varmesystem har ofte elektriske baseboardvarmere spredt i hele huset. Selv under normal drift tager en elektrisk bundpladevarmer meget misbrug. Alt fra kulstofopbygning mellem termostatens kontakter til en ledig elektrisk forbindelse i kredsløbspanelet kan forårsage systemfejl. Fejlfinding af bundkortvarmerens elektriske kredsløb præciserer den nøjagtige fejl.

Basebordvarmerens identifikationsmærke, som normalt er placeret på en etiket inde i et af de elektriske rum, viser varmelegemets fabrikant, model og serienumre og giver de enkelte elvarmeres elektriske krav. Installatører bruger disse oplysninger til at bestemme den korrekte lednings- og afbryderstørrelse. Udskiftningsenheder skal have kompatible ratings.

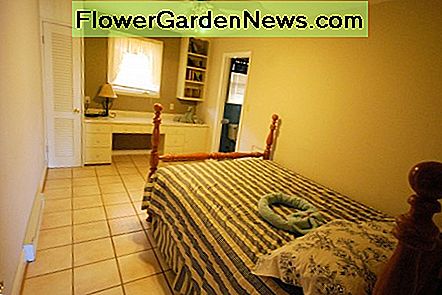

Keeping a baseboard heater on a bare wall limits fire danger.
Ved at holde en baseboardvarmer på en nøgne væg begrænser brandfare.

SĂĄdan fungerer en elektrisk bordpladevarmer

Før en tekniker kan fejle en elektrisk bundpladevarmer, skal han forstå det. Systemet starter inde i hjemmets elektriske servicepanel med en afbryder. Et sæt ledninger løber fra strømafbryderen til enten en vægmonteret eller en indbygget termostat. Når termostaten registrerer en efterspørgsel efter varme, lukkes kontakterne. Dette gør det muligt for elektriciteten at passere til højbegrænsningskontakten, monteret inde i bundkortvarmerens elektriske tilslutningskammer. En højbegrænsningsafbryder beskytter systemet mod overophedning. Så længe baseboardvarmerens temperatur forbliver inden for tolerance, forbliver højbegrænsningskontakten lukket, hvilket muliggør kontinuitet mellem grænseafbryderens ledningsterminaler. Elektrisk strøm aktiverer derefter elementet og skaber varme.

De fleste baseboardvarmere opererer på et dedikeret 240 volt kredsløb og benytter en dobbeltpolet termostat. Et dedikeret kredsløb bevirker en enhed. Et 240 volt kredsløb indeholder to 120 volt ben, faset 180 grader fra hinanden. Den faktiske spænding i hjemmet afhænger af det elektriske selskabs produktion, transmissionsmodstand og hjemmets afstand fra elværket. En dobbeltpolet termostat har to sæt kontaktpunkter; et sæt til hvert ben. En enkelt poletermostat har et sæt kontaktpunkter og en solid busstang mellem det andet bens ledningsterminaler. Hvis en 240-volts bundpladevarmer bruger en enkeltpolet termostat, forbliver hele kredsløbet altid.

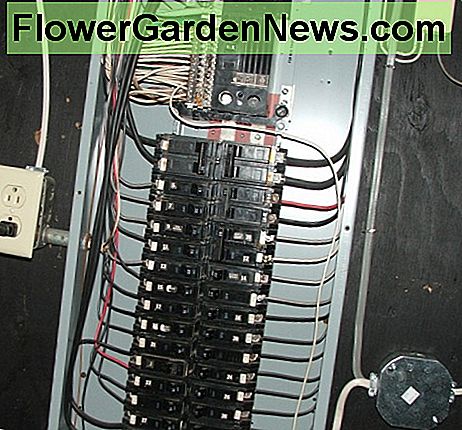

A home's electric-service panel contains the baseboard heater's circuit breaker.
Et husets el-servicepanel indeholder bundkortvarmerens afbryder.

Baseboard Heater's Circuit Breaker Trips med det samme

Når en strømafbryder taster straks, indeholder en del af det elektriske kredsløb en kort. Denne type problem forlader normalt en slags visuelle beviser, såsom en brændt trådterminal. Sluk afbryderen til "Off" -positionen; Af hensyn til sikkerheden må du aldrig stole på den udløste stilling som en afbrydelse. Åbn bundkortvarmerens elektriske rum og inspicer hver del og dets ledningsforbindelser. Følg ledningen mellem el-servicepanelet og termostaten, og se efter nogen form for skade. Vær særlig opmærksom på trådklammerne. Hæftene skal kramme trådens beklædning, ikke knuse det. En hæfteinstallation for tæt kan beskadige en trådstrengs isolering, hvilket fører til overophedning.

Nogle gange udvikler en elektrisk kort i en komponent og har ikke visuelle beviser. Teknikere finder disse shorts med et multimeter. Fjern ledningerne fra termostatens ledninger. Drej et multimeter til modstandstilstand. Kontroller for kontinuiteten mellem det sæt ledninger, der fører til servicepanelet. Hvis et sæt af ledninger viser kontinuitet, mistænker ledningen mellem afbryderen og termostaten. Hvis ikke, skal du tilslutte termostatens ledninger igen.

Afbryd bundkortvarmerens termostater. Drej termostaten til sin varmeste position. Kontroller termostaten for kontinuitet mellem belastningsledningerne og mellem hver ledning og jord. Hvis måleren viser kontinuitet, skal du udskifte termostaten. Test grænsekontakterne og elementerne ved hjælp af samme metode. Hvis systemet bruger en vægmonteringstermostat, skal du teste ledningen mellem termostaten og bundkortvarmeren.

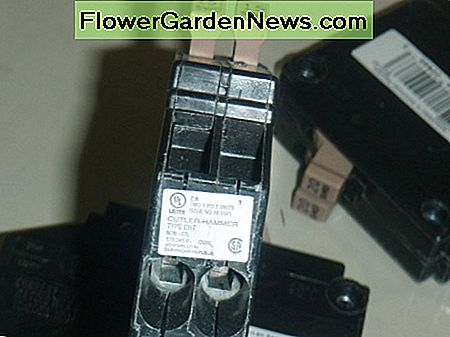

Circuit breakers are brand and type specific.
Strømafbrydere er mærke og typespecifikke.

Baseboard varmelegemer, der arbejder i en kort periode, før du afbryder kredsløbsbryderen

Var den funktionsdygtige bundkortvarmer eller dens afbryder for nylig udskiftet? Hvis det er tilfældet, skal du bruge enhedens identifikationsmærker til at kontrollere, at det nye varmelegemeelement passer til den gamle. En større varmelegeme kræver ofte tykkere gauge og en afbryder med højere strømstyrke. Generelt baseboard varmeapparater op til 4000 watt bruge 12-gauge wire med en 20-amp bryder og baseboard varmeapparater over 4000 watt kræver 10-gauge wire og en 30-amp brydebryder.

Er strømafbryderen varm? I bekræftende fald skal du beregne kredsløbets totale strømstyrke og kontrollere, at afbryderen opfylder minimale vurdering. Strømafbryderen skal overstige belastningen i alt med 125 procent. Hvis belastningen overstiger bedømmelsen, skal du enten øge afbryderen og ledningsstørrelsen eller sænke belastningsbehovet. Nogle 120 volt baseboardvarmere deler rummets kredsløb med belysnings- og vægudgange. Hvis det er tilfældet, skal du tilføje stikkens typiske strømforbrug til varmerens belastning. Et 240 volt system fungerer normalt på eget kredsløb og har ikke dette problem. Kontroller, om der er ledig ledning i hele systemet. Lad afbryderen afkøle og nulstil bryderens omskifter. Hvis problemet fortsætter, skal du udskifte strømafbryderen.

Baseboard Heater vil ikke tænde

Når en elektrisk bundpladevarmerens termostat tændes, lukker varmelegemets kredsløb og dets element aktiveres. En fejl overalt i kredsløbet åbner vejen, slukker elementet. Disse interne shorts giver ofte begrænset visuelt bevis på enhedens hus.

Åbn hjemmeens el-servicepanel. Vip den korrekte afbryder til "On" -positionen. Drej et multimeter til VAC positionen. Hvis systemet anvender en dobbeltspændingsafbryder, skal der sættes en sonde på hver ledningsterminal. Hvis systemet anvender en enkeltkantsbryder, skal du placere en sonde på ledningsterminalen og den anden sonde på servicepanelets jordbus. Læs måleren. En fungerende enkeltkredsløbsafbryder bør læse ca. 120-VAC, og en fungerende dobbeltkast-bryder skal overføre ca. 240-VAC. Hvis måleren læser 0-VAC, skal du udskifte bryderen. Hvis en dobbeltkaste bryder læser ca. 120 VAC, skal du udskifte bryderen.

Sluk systemets afbryder. Åbn bundkortvarmerens termostatrum. Fjern termostaten. Drej termostaten til sin højeste temperaturindstilling. Indstil et multimeter på dens modstandsindstilling og kontroller for kontinuitet på tværs af hver pol. Hvis termostaten ikke viser kontinuitet på tværs af begge poler, skal den udskiftes med en godkendt model. Hold multimeterproberne mod et sæt af baseboard-varmeelement termostater. Vedligeholdelse af kontakten, mens du drejer termostaten til dens laveste temperaturindstilling. Termostaten skal miste kontinuitet, når termostaten ikke længere opdager et behov; omgivelsestemperaturen overstiger termostatens indstilling. Gentag dette over den anden pol, hvis det er relevant. Udskift termostaten, hvis den undlader enhver test.

Kilde

Fjern ledningsstikkene fra termisk grænseafbryderens to-ledningsterminaler. Drej multimeteret til modstandsindstillingen og sæt en sonde mod hver grænseovergangsterminal. Måleren skal vise kontinuitet. Hvis ikke, skal du udskifte enheden. Under normale driftsforhold forbliver en termisk grænseafbryder i lukket position. Først efter at baseboardvarmerens temperatur stiger over grænsekontaktens tolerance, åbnes dens interne kontakt; måleren ville ikke vise kontinuitet.

Afbryd ledningerne fra elementets terminaler. Test elementet for kontinuitet ved hjælp af multimeteret. Elementet skal vise kontinuitet på tværs af sine terminaler. Hvis ikke, har elementet mislykkedes. Hvis elementet er mislykket, overvej at udskifte hele enheden. Den lave omkostning ved en ny enhed overstiger normalt ikke et erstatningselements pris med meget.

Elektrisk bordpladevarmer, der ikke slukker

Dette fælles scenario sker, når termostatens kontakter forbliver lukkede. Til sidst åbner grænsekontakten og slukker forvarmeren, indtil husets temperatur falder i tolerance. Dette tænder forvarmeren igen, hvilket muligvis giver indtryk af, at termostaten fungerer tilfældigt. Et lysknappe på termostaten kan midlertidigt løsne den faste indre del; Dette vil dog ikke løse problemet permanent. Udskift termostaten med en passende udskiftningsdel så hurtigt som muligt.

Hvad er der galt med din elektriske bordpladevarmer?

  • kredsløbsrejser
  • vil ikke tænde
  • vil ikke slukke
  • tændes og slukkes tilfældigt
