VVS: Dele af et boligopvarmning og kølesystem

Basic Upflow HVAC System

Velkommen til den fantastiske verden af ​​VVS. Du er nu blandt de elite få, der vil levere de systemer, der opvarmer og køler vores hjem. At være den nye fyr er aldrig let, når du arbejder i handlerne, så jeg har sat sammen nogle få ting, der kan hjælpe dig med at få fart på ting. Jeg har allerede givet dig en kort introduktion til branchen og en liste over værktøjer til at gøre dig bekendt med de af handel. Nu vil jeg give dig en hurtig nedslidning af det samlede system; hvad de forskellige grundlæggende dele af systemet er, og hvordan det virker.

Jeg vil bruge en temmelig typisk tvungen luft, høj effektivitetsgasovn og split central klimaanlæg til vores øvelse. Dette er et opstrøms system, hvilket betyder, at opvarmnings- eller køleluften vil blive udbetalt opad fra toppen af ​​luftbehandlingsenheden i modsætning til en nedstrøm eller vandret type installering. Systemets terminologi og funktion er dog ret det samme.

VVS-systemkomponenter

UdstyrVentilationsrørTilslutninger
Ovn / Air HandlerTilførselsluftkanal (Spolhus, Plenum, Straight Duct)Supply Air Kører
FordamperspoleRet luftkanalen (tryk, slip, støv og ret kanal)Return Air Runs
kondensatorTilpasninger (Overgange, Elbuer (90),Røg / skorstensrør
Andre valgfri varme- og klimaanlĂŚg omfatter luftbefugtere, luftrensere, UV-lys, kondenspumper og mere, men vi holder os til det grundlĂŚggende for nu.
Photo #1
Foto nr. 1
Photo #2
Foto # 2

Lad os starte ved ovnen

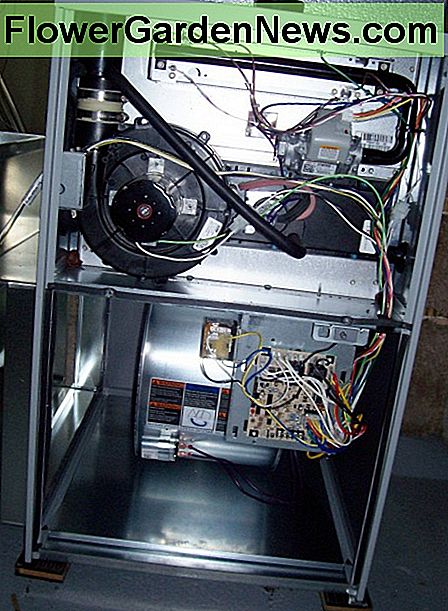

I foto nr. 1 kan du se "sæt" ovnenheden. Indstil betydningen af ​​enheden er fastgjort til stedet valgt til ovnenes endelige placering. Før vi bevæger os igennem systemet, bemærk foto # 2. Dette billede viser dig, hvordan ovnen er opdelt i 2 skabe ... brænderkabinet (øverst) og blæserhuset (bunden). Dette er omvendt i et nedstrøms system, hvor kanalarbejdet er placeret under enheden. En vandret enhed vil blive oprettet det samme som en opstrømning oftest og lige lagt på sin side. Ændringerne på en vandret enhed har mere at gøre med dræning end kabinettet. (Bemærk: En høj effektivitetsovn skaber kondens i influenzaledningerne. Disse rør drænes tilbage mod ovnen og dernæst udledes til afløb i gulvet eller en pumpe af en slags.) Nu tilbage til foto # 1.

Denne sÌt enhed hÌves lidt af jorden ved kork / gummi puder (Vibration Pads), der forhindrer støj, der ville blive skabt af metal vibrerende pü beton. Der vil ofte blive tilføjet mursten til at hÌve enheden lÌngere vÌk fra jorden; Forebyggelse af vand ind i enheden, hvis der forekommer mild oversvømmelse i kÌlderen.

Placeret direkte oven pü ovnen er klimaanlÌggets fordamperspole . Dette gør det til et split system ... spolen er "split" fra kondensatorenheden, der er placeret uden for hjemmet i de fleste tilfÌlde. Kølemiddel pumpes ind i fordamperspolen, hvor trykket Ìndres og Ìndrer kølemiddelets kogepunkt. Denne proces, forenklet, gør spolen køligere end luften passerer over den. Ligesom et koldt glas vand pü en varm dag trÌkker spolen luftfugtigheden og afkøler den pü samme tid. Igen er der mere videnskab bag det end det, men du für ideen. Spolen skal vÌre installeret pü niveau eller bare lidt mod spoleudløbsübningen, sü den samlede kondensering kan tømmes korrekt, ligesom i høj effektivitetsovnen. (Foto nr. 2 er af en fabriksindkapslet spole. Spoler kan købes uindskrÌnket, men i sidste ende skal vÌre püsat pü en eller anden müde for at rumme luften til systemet.)

På toppen af ​​spolen er plenummet . Dette er det første stykke kanalarbejde i systemet, som alle andre i forsyningskanalen kommer fra. Dette kunne være et plenum med en åbning, der er stor nok til at bære hele mængden af ​​nødvendig tilførselsluft, når den ligger i den fjerne ende af et hjem, eller det kunne være et "T" plenum. Et "T" plenum bruges, når ovnen er mere centralt beliggende i hjemmet (foreslået), og åbningerne på begge sider er dimensioneret til at bære den mængde luft, der kræves på hver side af huset. Der er også en boks plenum. Denne type plenum anvendes i et "edderkop" system, hvor alle varmekørsler fodres direkte fra kassen, og der er ingen "trunk-line". Der er et par andre forskellige typer, men de er ikke så almindelige, og vi stopper ved disse 3 eksempler.

Endelig hedder det stykke metal, der er fastgjort til siden af ​​den enhed, du ser i foto nr. 1, returluften "boot". Dette stykke er, hvor luften endelig vender tilbage til blæserhuset. Vi kommer tilbage til dette, da vi følger luftstrømmen gennem systemet.

Photo #3 - Trunk-Lines (Supply on right, Return on left in this example.)
Foto # 3 - Trunk-Lines (Forsyning til højre, Tilbage til venstre i dette eksempel.)
Photo #4 - Duct fittings (Duct 90 on left, duct 45 bottom center, transition top center, and riser on right) Just a few examples of duct fittings.
Foto # 4 - Kanalbeslag (kanal 90 pü venstre, kanal 45 nederste center, overgang øverste center og stigning til højre) Bare nogle fü eksempler pü kanalbeslag.
Photo #5 - Supply Runs
Foto # 5 - Supply Runs
Photo #6 - Boots (The top left 2 are different types of straight boots, while the bottom boot is an example of an ell boot and on the right, an end boot example.
Foto # 6 - Støvler (Øverst til venstre 2 er forskellige typer lige støvler, mens bundstøvlen er et eksempel pü en ell boot og til højre, et eksempel pü endstart.

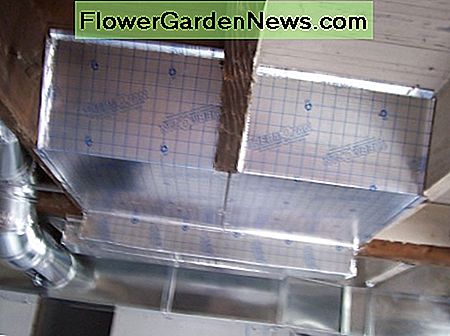

Photo #7 - Return Air Panning
Foto # 7 - Returluftning

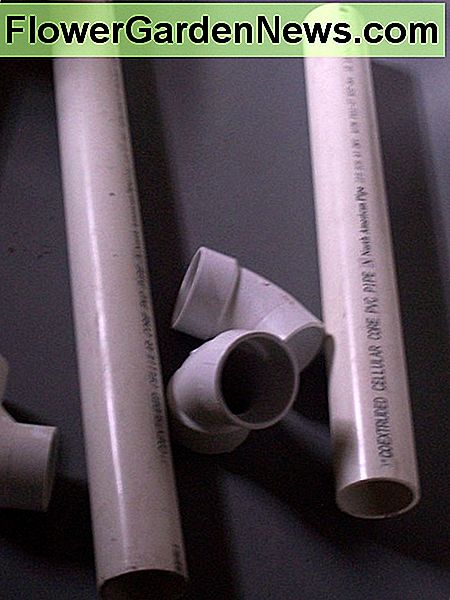

Photo #8 - PVC pipe and fittings used for the flu (chimney) on a high efficiency furnace.
Foto # 8 - PVC rør og fittings bruges til influenza (skorsten) pü en høj effektivitet ovn.

NĂĽr luften forlader ovnen (Air Handler)

TÌnk pü en ovn som dine lunger. Det, der gür ud af enheden, skal bringes tilbage til enheden for at fungere korrekt og forøge enhedens levetid. Den luft, der distribueres i hjemmet, betegnes som "forsyningsluft" . Tilførselsluften tvinges af blÌseren (ventilatoren) gennem varmeveksleren og / eller fordamperspolen til at vÌre "kondenseret". Sü gennem plenum gür det ind i vores hovedforsyningskanal. (Trunk-linjer, foto # 3.)

Forsyningskanalen er dimensioneret ud fra den mængde luft, den skal flytte. Denne trunk-dimensionering krymper, når du bevæger dig ned ad køen, da luften vil blive fodret ud til individuelle "forsyningskørsler" (foto nr. 5) undervejs. Fittings kaldet "overgange" (foto # 4) bruges til at foretage denne størrelse justering; dermed navnet overgang. (Overgang fra en størrelse til en anden.) Disse beslag bruges også på "returluft" side af systemet, da den samme idé gælder omvendt, når der kommer luft tilbage til systemet. Du ser i foto nr. 4, at overgange ikke er den eneste type kanaltilpasning. Forskellige beslag bruges til at manøvrere rundt om forhindringer eller op og ned for at undgå bjælker og rørledninger. Mulighederne er uendelige, men disse grundlæggende vilkår og diagrammer dækker størstedelen af ​​det, du ville se i marken eller det gennemsnitlige hjem.

BEMÆRK: Se håndtaget på røret i foto # 5 ... dette er håndtaget på en "dæmper" . Dampere bruges til at lukke luftstrømmen til bestemte områder af et hjem. Hvis håndtaget er i tråd med luftstrømmen, er det åbent. Hvis den er placeret sidelæns, er den lukket. Sommetider bruges spjæld i bagagerummet også til at lukke hele dele af et hjem eller bare balancere luftstrømmen bedre.

Når luften er skubbet gennem bagagerumene og ind i forsyningsløbet, vil den blive frigivet gennem registeret "boot". Disse støvler kommer i mange forskellige former og størrelser afhængigt af hvad der er nødvendigt baseret på rummet ovenfor i forhold til boligens opbygning. Selvom de er meget i størrelse og form, falder de ind i en af ​​3 hovedkategorier. Lige støvler, ell støvler og ende støvler.

Nu da den konditionerede luft har nüet sin destination og holdt os kølige eller varme, skal den gü tilbage til ovnen. Husk, det er som en lunge ... forestil dig at trÌkke vejret hele dagen uden at indünde ... ikke godt. Selv om ventilatoren er i stand til at indünde og udündes samtidigt, skal den gøre begge dele, eller det vil "sulte" for luft og brÌnde op lÌnge før sin tid.

Luften vil forlade rummet via returluftregistre, der trĂŚkker luften tilbage ned ad vĂŚggen og ind i returluftsbuerne. Disse bugter er simpelthen det rum, der er skabt af bjĂŚlkerne i kĂŚlderen, som er "panned off" (foto nr. 7) for at forsegle luften, der gĂĽr tilbage til returluftstammen. (foto nr. 3)

BEMÆRK: Afsugning af returluften er vigtig. Du ønsker ikke at tegne ubehagelig luft fra kælderen, badeværelserne eller køkkenerne i hele huset.

Det sidste stykke af vores puslespil er nu "flue" eller skorstenen. I foto nr. 8 har jeg givet et eksempel på influenzaledninger, der anvendes i et højt effektivitetssystem. Denne PVC-rør er normalt 2 -3 inches i diameter og ventilerer typisk ud på siden af ​​hjemmet. (Vertikalt gennem taget er dog muligt.) Dette er rørene, som vil kondensere og skal installeres nedad mod ovnen. (1/4 "pr. Fod anbefales.) I et lavere effektivitetssystem anvendes stålrør stadig og sædvanligvis udluftes til en murstenskorre og ud gennem taget. (Bemærk: En skorsten skal være foret med en stålforing eller i det mindste lerflise. Flugas er ætsende og vil forringe mørtel over tid.)

Uddanne dig selv pĂĽ din HVAC

Kunne du lĂŚre noget af disse oplysninger, som du ikke vidste?

  • Ja. En masse.
  • Et par ting. Jo da.
  • Ikke noget.
VVS-tabeller, ligninger og regler for tommelfingerkort VVS-borde, ligninger og regler for tommelfinger-kort Køb nu

Sjov kendsgerning

Vidste du, at et ton luft ikke har noget at gøre med sin vægt? I HVAC er ordet ton udledt fra gamle dage. De ville måle mængden af ​​afkøling "strøm" baseret på hvor meget afkøling der kunne tilvejebringes ved at smelte et ton is i en 24 timer. periode. Hvordan lavede de is uden køling? Nå det er en anden historie.

En endelig tidbit

Mængden af ​​luft, der er nødvendig i et system, er normalt dimensioneret ud fra mængden af ​​aircondition, som hjemmet kræver. Ovnen og A / C er dimensioneret til at matche, og ventilatoren er normalt udstyret til at fungere med forskellige hastigheder, da mængden af ​​luft der er nødvendig for at opvarme hjemmet, og mængden der skal flyttes for at køle hjemmet, er normalt anderledes. Hastighederne er baseret på CFM (kubikfod pr. Minut)

Med det for øje er klimaanlÌg den mest finicky del af systemet og bruges til at dimensionere kanalen. KlimaanlÌg müles i tons. Et ton A / C vil krÌve 400 CFM (2 tons, 800 CFM osv.) For at flytte over fordamperens spole for at kunne fungere ved fuld kapacitet uden komplikation eller belastning pü systemet. Med disse oplysninger kan kanalarbejdet begynde at blive dimensioneret fra ovnen pü linjen. Hvis du starter med 1200 CFM og over de første 8 fods kanal giver du 200 CFM til forsyningsspor, sü skal du overgü til en mindre kanal for at opretholde samme luftstrøm.

Forstü at dette er en meget grundlÌggende forklaring pü systemet, og det er funktioner. Som en "nybegynder" vil jeg ikke komme til videnskab og freak dig ud. Denne information er beregnet til at fjerne den kÌre i et forlygtsudseende fra dit ansigt, nür din besÌtningsmedlem spørger om, hvad han føler er en meget grundlÌggende anmodning. Du vil vinde et par brownie point og müske undgü at have din vÌrktøjskasse nikket til gulvet som en praktisk joke .... Nü kan jeg ikke love det, men i hvert fald har du sparet noget ansigt.

Glad tinning!
