Hvordan reparerer jeg min indbrudslarm? - Top tips

Eugene er en kvalificeret kontrol / instrumentering ingeniør Bsc (Eng) og har arbejdet som udvikler af elektronik og software til SCADA systemer.

Kilde

SĂĄdan repareres det - False Alarmer

En blaring sounder på en sikkerhedsalarm er både irriterende for dig og dem der bor i nærheden. Hvis du har gode naboer, kan de holde øje med aktivitet i nærheden af ​​dit hjem, når alarmen lyder. Men hvis der forekommer falske alarmer regelmæssigt, kan det være som et scenario fra historien "drengen, der græd ulv", og de kan bare ignorere det!
Denne hub forklarer det grundlæggende om, hvordan alarmer fungerer, og hvordan sensorer er tilsluttet. Det dækker også de forskellige fejl, der opstår i sensorer, der resulterer i generende aktivering af din alarm.

Hvis du finder denne artikel nyttig, kan du dele den på Facebook eller andre sociale medier ved hjælp af de nemme deleknapper.

Tak!

Hvad forĂĄrsager falske alarmer?

  • Løse forbindelser
  • Loop resistens modstand uden for de angivne grænser
  • Et slidt batteri
  • Gnavere, fugle, flagermus eller andre smĂĄ dyr kan udløse sensorer, især i lofts eller udhus
  • Tamperstrimler pĂĄ forbindelsesbokse kan være tarnished og forĂĄrsage dĂĄrlige forbindelser
  • Tampere pĂĄ nogle sensorer er dĂĄrligt designet og kan kun knap lukke sabotageafbryderen i sensoren, nĂĄr lĂĄget udskiftes. Overvej at udskifte sensoren

Hvordan virker et indbrudssalarmanlæg?

Alarmsystemer til boliger består af et alarmpanel med display og tastatur, til hvilke sensorer der er tilsluttet . Alternativt kan sensorer forbindes til en kontrolpanelboks, der er skjult væk uden for indbrudstykker, så den ikke kan manipuleres. Brugeren interagerer med denne boks via et tastatur monteret på en væg. En mikrocontroller (som er en type mikroprocessor) på printkortet i alarmpanelet kører et softwareprogram, der scanner sensorerne regelmæssigt. Programmet vil generere en alarm, hvis den mener, at en sensor er blevet aktiveret, og en indtrængende er kommet ind i bygningen.

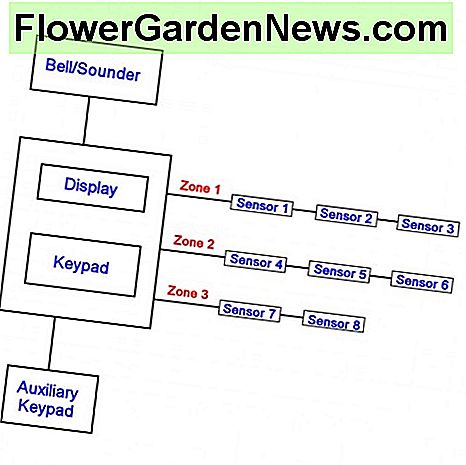

Bloker diagram af et grundlæggende sikkerhedslarmsystem

A basic 3 zone alarm system. 1 or more sensors are connected in series to each zone
Et grundlæggende 3 zone alarmsystem. 1 eller flere sensorer er forbundet i serie til hver zone

Hvordan indbrudslarmsensorer virker?

Sensorer

Sensorer er elektroniske / elektriske apparater, og i forbindelse med sikkerhedsalarmer registrerer de enten indtrængen af ​​en indtrenger i en bygning via et vindue eller en dør eller direkte opdager indtrengernes tilstedeværelse. De er små moduler, som indeholder mikrobrydere, der normalt lukkes. Kontaktkontakterne er normalt "volt-fri". Det betyder, at de er isoleret fra sensorens elektronik, så de kan sluttes til en hvilken som helst ekstern spændingskilde. Når en sensor er aktiveret, åbner mikrobryderen og bryder et kredsløb. Alarmpanelet registrerer dette og aktiverer en ekstern væg og intern sounder. Panelet kan autodialt et telefonnummer eller sende en SMS-besked til en mobiltelefon (mobil). Nogle alarmsystemer overvåges af et alarmfirma, hvortil et abonnement er betalt.

Typiske sensorer er:

  • Kontakter pĂĄ vinduer og døre Disse indeholder en lille rørbryder indesluttet i et lille glasrør i sensorens krop. Afbryderen holdes lukket af en nærliggende magnet.
  • Stødsensorer Bruges til at detektere nogen, der forsøger at bryde glas eller pĂĄ anden mĂĄde bruge slagkraft for at forsøge at fĂĄ adgang. Disse kan ogsĂĄ inkorporere magnetiske kontakter.
  • PIR sensorer Disse registrerer kroppens varme fra en ubudne, da de gĂĄr forbi sensoren.
  • Mikrobølge sensorer Som PIR sensorer opdager de indtrengere, men har visse fordele i forhold til dem.
  • TrykmĂĄler Opdag indtrengere, der træder pĂĄ et gulv.

Hvad er komponenterne i et alarmsystem?

Alarmpanel

Alarmen selv kan have et rudimentært display, der kun består af lysdioder, eller der kan leveres en mere fancy LCD-skærm, som giver tekstlig information om alarmens status, hvilken zone der opstod en alarm i, fejlkoder osv.
Et alarmpanel vil ogsĂĄ have et tastatur til indtastning af adgangskoder og kommandoer.
På nogle systemer er ledninger fra sensorer direkte forbundet til alarmpanelet. På andre systemer holdes displayet og tastaturmodulet adskilt fra de indgående ledninger fra sensorerne. Fordelen ved dette er, at alarmpanelet kan være mindre og mindre påtrængende, mens den større forbindelsesboks med indgående kabel, terminaler, batteribackup osv. Kan være skjult ude af betragtning og væk fra tech savvy burglars, der kunne hacke ind i systemet. Der kan også leveres flere fjernbetjeningstastaturer uden skærme til at aktivere / deaktivere alarmen i nærheden af ​​ekstra udvendige døråbninger. Et forsøg på at indtaste en alarmkode på panelet (hvis sensorerne er blevet omgået) vil også udløse en "nedtælling" af alarmen.

zoner

Et alarmpanel har normalt flere zoner, til hvilke sensorer er tilsluttet. Ideen om separate zoner er således, at når anlægget aktiveres, kan dele af installationen medtages / udelukkes fra at være bevæbnet. Så for eksempel kan udvendige døre være på zone 1, nedenunder vinduer kunne være på zone 2, ovenpå vinduer på zone 3 og PIR sensorer på zone 4 i en grundlæggende opsætning. Når en alarm er bevæbnet om natten, kan zone 4 PIR'er udelukkes for at tillade at vandre rundt, og ovenpå vinduer bliver åben ved at deaktivere zone 3. Når en alarm opstår eller ikke kan bevæbnes (for eksempel på grund af et vindue åben) angiver problemzonen.
En indgangs- / udgangszone er forbeholdt ægte adgang til bygningen via en døråbning. Denne zone har en forsinkelse forbundet med den, før solfangeren fungerer, så der kan indtastes et kodeord for at afmontere panelet.
Mere sofistikerede indgangsalarmer til større bygninger vil have et større antal zoner og evnen til at identificere aktivering af individuelle sensorer, hvilket muligvis angiver sensorens placering på en computerskærm efterligning, der viser bygningens grundplan.
Ved et kablet system kan en eller flere sensorer tilsluttes i serie til hver zone, kendt som "daisy-chaining". Ulempen ved daisy-chaining er, at hvis en sensor udvikler en fejl, og kontakterne sidder fast, skal zonen udelades under tilkobling, hvilket gør de andre sensorer ubrugelige, indtil fejlen er rettet.
Et manipuleringskredsløb registrerer en indtrenger, som forstyrrer alarmsystemets ledninger, selvom det ikke er bevæbnet. Dette kaldes undertiden en 24-timers kredsløb.
Et panikknap og panikknapper kan medtages. Når en panikknap trykkes, aktiveres den eksterne lydgiver. Panik knapper kan være placeret i nærheden af ​​døråbninger, i soveværelser osv.

Backup Power

Et alarmpanel er normalt forsynet med backup strøm ved hjælp af et 12 volt blybatteri batteri. I billigere systemer kan nikkelmetalhydrid (NiMh) AA-celler anvendes. Backupbatteriet opretholder strøm til alarmpanelet, sensorer og lydgiver i tilfælde af strømafbrydelse, eller når en indtrenger slukkes for strømmen til panelet.

Sounder

En ekstern sounder fungerer, når alarmen udløses. Ældre systemer brugte elektromekaniske klokker. De fleste moderne systemer bruger elektroniske piezoelektriske transducere i solderen. For at få ekstra sikkerhed, kan en lydgiver have et backup-batteri. Dette gør det muligt at betjene, selvom kablet, der forbinder det til alarmpanelet, skæres eller strømmen til alarmpanelet fjernes.

Hvad er en tømmermaskine på et alarmsystem?

Et grundlæggende alarmsystem anvender 6 kernekabler til tilslutning til sensorer, 1 par til strøm, 1 par til manipulation og 1 par til mikrokontakterne i sensorer, der åbner, når sensoren udløses. Sensorer drives typisk af 12 volt DC. Hvis der anvendes flere sensorer pr. Loop, kan mikrobryderne forbindes i serie. En kerne af kablet bevæger sig udad fra alarmpanelet til alle sensorer, og en anden kerne af kablet vender tilbage til panelet for at fuldføre kredsløbet på samme måde for tamperkredsen.

En sabotage eller 24-timers kredsløb består af et par tamperkerner i alarmkablet og øjeblikkelige tamperkontakter i sensorer, alarmpanelet, forbindelsesbokse og lydgivere. Disse kontakter holdes i lukket stilling med låg / dæksler på sensorer og andre komponenter i systemet. Hvis nogen fjerner et låg, mens alarmen er ubevæbnet, eller skærer et kabel (skærer gennem paret af tamperledninger), vil en advarselsgiver indikere denne situation (men ydersiden kan ikke aktiveres). Hvis alarmen er aktiveret, aktiveres hovedlyden.
Nogle sensorer, f.eks. Dør- og vinduekontakter, har ingen integrerede elektronik- eller sabotageafbrydere, og derfor kræves kun 2 kerne af alarmkablet.

Hvis alt dette lyder som gobbledygook, se på nedenstående diagrammer, og det skal være klart!

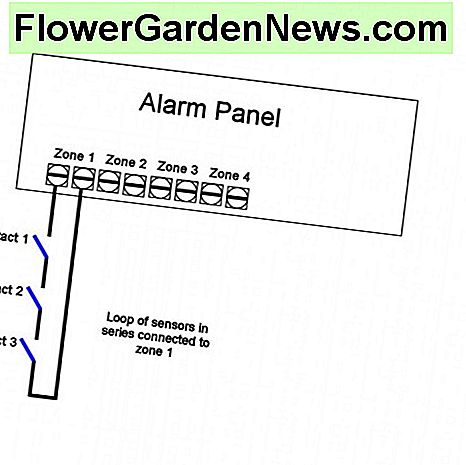

Ledning af loop til panel

Wiring of alarm contacts in sensors to the control panel (power and tamper not shown). In this example, the contacts are
Ledningsføring af alarmkontakter i sensorer til kontrolpanelet (strøm og manipulering ikke vist). I dette eksempel er kontakterne "daisy chained" eller koblet sammen i serie.

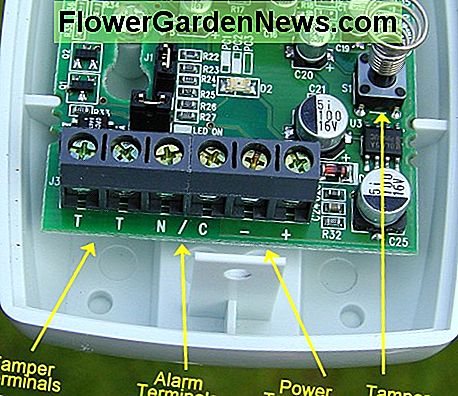

Inde i en sensor

This PIR sensor has 3 pairs of terminals. Alarm contacts are normally closed (n/c) and open on activation .Tamper contacts are n/c and open when lid is removed.
Denne PIR-sensor har 3 par terminaler. Alarmkontakter er normalt lukket (n / c) og er åben ved aktivering. Tændkontakterne er n / c og åbne, når låget fjernes.

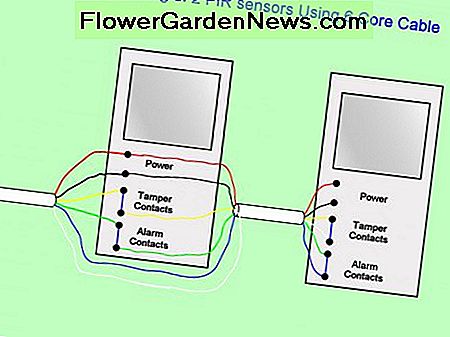

Ledninger To sensorer i serie

Sensors can be wired in series on a zone. A core of the cable for both tamper and alarm contacts loops back from the last sensor in the zone to the alarm panel. An EOL resistor may be included in series at the last sensor.
Sensorer kan forbindes i serie på en zone. En kerne af kablet til både sabotage- og alarmkontakter løber tilbage fra den sidste sensor i zonen til alarmpanelet. En EOL modstand kan medtages i serien ved den sidste sensor.

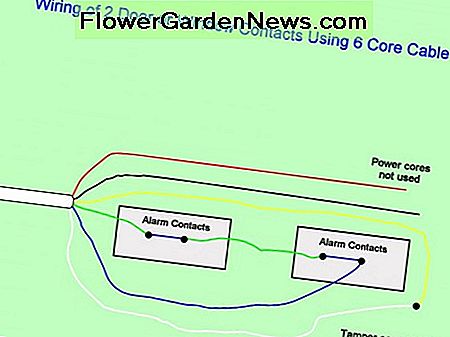

Ledninger 2 Dør / Vindue Kontakter i Serie

Door/window contacts can be connected in series. They don't require power and usually don't have tamper microswitches. An EOL resistor may be included in series at the last sensor.
Dør / vinduekontakter kan tilsluttes i serie. De kræver ikke strøm og har normalt ikke mikroswitches til manipulering. En EOL modstand kan medtages i serien ved den sidste sensor.

(EOL) End of Line Resistors

Ældre alarmsystemer som beskrevet ovenfor havde zoneløkker, som enten var lukkede kredsløb, da ingen sensorer blev udløst eller gik åbent kredsløb, når en sensor aktiverede. Dette resulterede i henholdsvis lavspænding eller højspænding på kontrolpanelet. Fejlen i dette system var, at en indbrudstyv kunne kortslutte zoneforbindelsen mellem panel og sensorer, effektivt omgå dem. Så i et senere stadium kunne de forsøge en pause. Fordi zonen blev kortsluttet, da en dør / vinduekontakt åbnet eller en sensor aktiveret, ville det blive uopdaget af kontrolpanelet. Nyere alarmsystemer gøres mere sikre ved at tilføje en modstand, typisk omkring 5k, ved enden af ​​sløjfen. Dette er kendt som en EOL-modstand (EOL) og tilføjer overvågning til sløjfen ved at detektere kortslutninger. Panelet har nu 3 spændinger, det kan muligvis måle, højspænding med sløjfen åben (på grund af en brudt / skåret ledning eller en sensor aktivering), lav spænding, hvis zoneforbindelsen er kortsluttet af en fejl / indbrud eller en mellemspænding i et ikke-fejl / ikke-udløst scenario.
EOL modstande skal monteres ved den sidste sensor i en sløjfe, så panelet kan detektere, når en indbrudstyv shorts de to alarmkerner i et kabel "opstrøms", der er på panelets side af ledninger til sensorer. Hvis modstande er monteret i serie med sløjfen på panelet, kan de ikke registrere, at dette har fundet sted.

FSL (Fully Supervised Loop) og Closed Circuit Loop (CSL) ledninger

Grundlæggende alarmsystemer bruger 2 kerner til sensorer, 2 kerner til manipulering og 2 kerner, hvis det er nødvendigt for at køre sensorer. Problemet er, at der anvendes en global manipulator, og dette løber gennem alle zoner på panelet. Så hvis en tyveri skærer et kabel, deaktiverer denne tamperen for alle zoner og muliggør muligvis, at systemet ikke fungerer før pause kan fastslås.
Fuldt overvåget Loop-ledninger giver en separat manipulering for hver zone, så hvis et kabel skæres eller der opstår en løs forbindelse i manipuleringskredsløbet, er kun den pågældende zone ude af drift, og det er også lettere at spore fejlen. En EOL modstand anvendes ved den sidste detektor plus desuden en modstand over kontakterne af hver sensor i sløjfen. Systemet kan så skelne mellem en ingen alarmtilstand, en manipulering eller en alarmtilstand, idet der kun anvendes 2 ledninger af kabel til både kontakter og manipulering.

Dør / Vindue Kontakter

Disse kommer som to dele, kontaktdelen og en magnet. Kontaktdelen består af et lille plastmodul, der indeholder en reed switch (en miniaturekontakt indesluttet i et tyndt glasrør), som er monteret på dørkarmen eller vinduesrammen. Magnetdelen er fastgjort til døren, eller vinduesramme / dæksel, så den er tæt på kontaktdelen, når døren eller vinduet er lukket. Dette holder reed-kontakten i lukket tilstand. Når et vindue åbnes, bevæger magneten sig væk fra kontakten og reed-knappen åbnes.
Kontakter kræver ikke strøm, og kun 2 ledninger af et kabel er påkrævet, men hvis der anvendes 6 kernekabler, kan 2 ubrugelige kerner i kablet bruges til strømforsyning af sensorer, der tilføjes til systemet på et senere tidspunkt. Normalt har de heller ikke manipuleringskontakter, men 2 af kernerne kan forbindes til at manipulere kontakter i forbindelseskasser eller sensorer under ændringer / opgradering til systemet.
Stødsensorer og magnetiske kontakter er også tilgængelige som kombineret enhed.

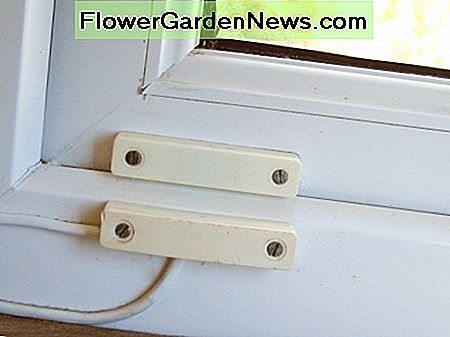

Window contact and magnet
Vindueskontakt og magnet

PIR sensorer

Disse sensorer bruger et element, der er følsomt overfor menneskekroppens varme. Når nogen går foran sensoren, åbner elektronikken i enheden en mikrokontakt, der udløser en alarm.
PIR sensorer har forskellige områder og detekteringsprofiler, som de er følsomme over. Normalt har de nærliggende, fjerne og muligvis mellemliggende zoner, hvorigennem en ubudne skal passere, før der udløses en alarm. Normalt er sensorer følsomme over mindst en 90-graders sektor, men omvendte versioner er tilgængelige.

Stødsensorer

Stødsensorer er bundet til glas i en dør eller et vindue eller fastgjort til rammen. Under opsætningen kan følsomheden af ​​sensoren indstilles og antallet af påvirkninger, der udløser en alarm. Nogle sensorer er "intelligente" og kan opdage lyden af ​​at bryde glas.
Stød og magnetiske kontaktfølere kan kombineres i en enhed.

Fejlfinding af sensorer, som ikke virker eller forĂĄrsager falske alarmer

Der er flere ĂĄrsager til falske alarmer eller sensorer, som ikke fungerer.

  • Problemer med PIR sensorer
  • Falsk udløsning af stødfølere
  • Løse forbindelser
  • Alarmkontakter i sensorer bliver defekte
  • Tamper-kontakterne bliver defekte
  • Spændingsspidser pĂĄ forsyning
  • Backup batteriproblemer
  • DĂĄrlig placeret eller beskadiget ledninger

Husk at du kan bruge en kortslutning ved panelets terminaler, hvis du skal isolere nogle zoner til testformål (f.eks. For at teste kontinuiteten i en sløjfe) eller for at deaktivere en zone. Et kort stykke isoleret ledning er ok. Dette gør det muligt for alarmen at blive brugt normalt under testningen.

Kontrol af loopmodstanden

Alarmer udløses, når en normalt lukket (NC) mikrokontakt i en sensor, eller en manipuleringskontakt går åbent kredsløb. Modstanden af ​​et loop kredsløb (bestående af sensor kontakter og sløjfe ledninger alle forbundet i serie) skal være under en øvre grænse med alle kontakter lukket. Dette er normalt 5 til 10 kilo ohm, men afhænger af panelet. Også sløjfens modstand, når en kontakt åbner, har en nedre grænse i området 100 kg ohm. For at kontrollere modstanden af ​​en løkke fjernes de to ledninger, der er tilsluttet zonen, der er indlæst på alarmpanelet, og tilsluttes proberne til et digitalt multimeter, der er indstillet til ohm-området, til disse to ledninger. Modstanden bør typisk være mindre end 100 ohm (eller ca. 5k hvis en EOL modstand er monteret ved den sidste sensor), men kan stige, hvis sensorer giver problemer, eller hvis du har mange sensorer tilsluttet i serie og lange kabelkørsler. Hvis modstanden er for høj, flere hundrede ohm eller større, er yderligere undersøgelse nødvendig. Hvis du har en assistent, kan de se på måleren, og du kan broere alarmkontakterne på hver sensor igen med et stykke ledning. Ved en elimineringsproces vil dette gøre det muligt for dig at identificere den problematiske sensor. Alternativt kan du gå til hver sensor igen med måleren og måle modstanden over alarmkontakterne. Husk at sløjfen skal afbrydes fra panelet, ellers vil spænding være til stede på kontakterne, hvilket giver en falsk læsning. Også PIR'er og andre sensorer, der kræver strøm, skal være tændt for at kontakterne kan fungere.

Se denne vejledning for at fĂĄ vejledning i, hvordan du bruger et multimeter:

SĂĄdan bruger du et digitalt multimeter (DMM)

Problemer med PIR-sensorer

PIR sensorer udløses af bevægelse af mennesker, der går vinkelret på sensoren gennem dens følsomme zoner. Hvis en sensor er monteret udendørs, kan den også udløses af katte eller andre store dyr. Sensorer er tilgængelige, som kun er følsomme for menneskelig bevægelse. Hvis en sensor er placeret i et skur / garage, kan det udløses af flagermus, fugle eller gnavere, der har fundet vej ind i bygningen.
En anden årsag til generende udløsning er en dårlig placeret PIR, som peger på en komfur eller radiator og henter bevægelse af varm luft. Det anbefales heller ikke at vende mod en sensor mod et vindue for at undgå at afhente variationer i varme forårsaget af solen. Sensorer kan ikke "se" gennem glas og har dual element sensorer for at gøre dem ufølsomme over for generelle ændringer i solskin niveau. Jeg spekulerer her, men store ændringer i IR-intensitet forårsaget af skyens bevægelse kan udløse en sensor, hvis den vender ud mod et vindue.
Sensorer skal placeres således, at indtrengere sandsynligvis vil gå vinkelret på enheden gennem de følsomme zoner. Sensoren skal også monteres i en passende position i et rum i en passende højde på en væg og vinkles på en sådan måde, at indtrengere ikke kan krybe ned og passere gennem en blind zone (dvs. lav og tæt på sensoren). Se diagram nedenfor. Instruktioner leveret med sensorer giver normalt diagrammer, der beskriver følsomhedsområderne.

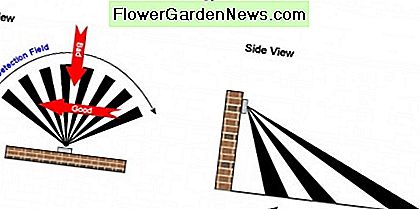

Zoner af følsomhed for en PIR-sensor

A PIR is most sensitive to intruders walking perpendicular to the zones
En PIR er mest følsom over for indtrengere, der går vinkelret på zonerne

Loose Connection Repair

Løse forbindelser er altid en årsag til problemer med enhver elektrisk eller elektronisk enhed. Ved installation af sensorer skal skruerne skrues tæt på kablerne på alarmkablet, og ideelt set skal blonderne bruges til at holde trådebåndene sammen. Ferrules krympes på trådens ender og forhindrer, at de fine trådstrenge beskadiges af skruer på klemmer. De gør det også lettere at fjerne og udskifte ledninger fra terminaler og have en hylde for at forhindre utilsigtet kontakt mellem løse trådstrenger og tilstødende terminaler.
Forbindelser kan også korroderes over tid, især i fugtige omgivelser.

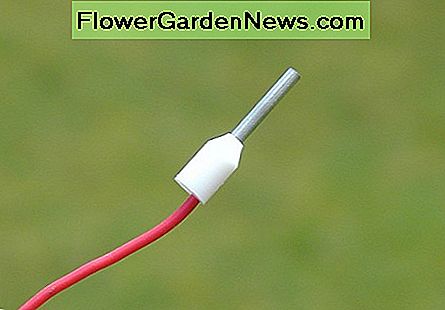

Boot lace ferrule
Boot blonder ferrule

Falsk udløsning af stødsensorer

Denne type sensor kan være udsat for falske alarmer forårsaget af hagler, der rammer vinduer, eller mere sandsynlige ovenlys, fugle, der ser deres refleksioner og slår på glas eller endda påvirkning af tung trafik på veje tæt på udvendige vægge. Der kan være en indstilling inde i sensoren for at reducere følsomheden. Også antallet af indvirkninger, der kræves for at udløse en alarm, kan normalt indstilles, og dette kan muligvis øges.

Alarmkontakter i sensorer bliver defekte

Over tid kan modstanden af ​​mikroswitches i sensorer øges. Ideelt set bør modstanden af ​​en lukket skifte være nul ohm, men det kan blive højere, da skifter alder. Hvis døre og vinduer sjældent åbnes, kan reedkontakterne i magnetiske kontaktfølere blive "klæbrige" og undlader at åbne, hvilket forhindrer alarmen i at aktivere, hvis en indtrækker bryder ind. En anden mulighed er, at magneten kan blive svag, idet den ikke beholdes kontakt lukket, især hvis den ikke blev placeret tæt nok under installationen. Dette kan forårsage generende udløsning, når f.eks. Vibrationer fra vind eller tung nærliggende trafik er tilstrækkelig til at ryste kontakten åben.
For at kontrollere modstanden skal du indstille din DMM til ohmområdet og måle modstanden mellem skrueterminalerne. Sløjfen skal afbrydes ved alarmpanelet for at fjerne spænding fra terminalerne, og selvfølgelig i tilfælde af magnetiske kontakter skal magneten på vinduet eller døren være ved siden af ​​kontakterne for at holde reed-kontakten lukket.

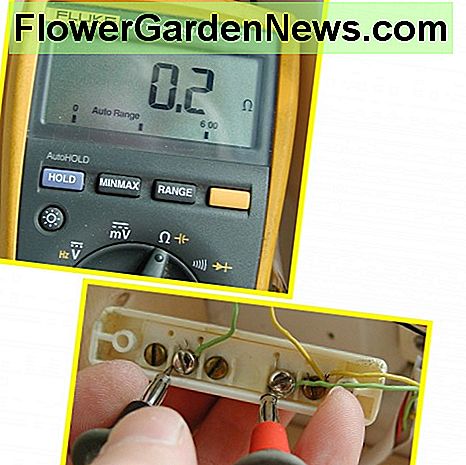

Test af magnetiske kontakter

Set the DMM to the ohms range and measure resistance between screw terminals of contacts. The loop should be disconnected at the alarm panel to remove voltage from the contacts.
Indstil DMM til ohms rækkevidde og måle modstand mellem skrueterminaler på kontakter. Sløjfen skal afbrydes ved alarmpanelet for at fjerne spænding fra kontakterne.

Tamper switches bliver defekte

Tamper switche, der består af en fjeder, der betjener en mikrokontakt, bruges til at detektere nogen, der fjerner låget på en sensor eller andre komponenter i et alarmsystem. En alternativ stil af omskifter består af fjedrende, nikkelbelagte metalstrimler, skubbet sammen, når et låg er på plads. Disse strimler kan tarnere over tid, hvilket bidrager til en stigning i sløjfemodstanden. Dette kan producere falske alarmer, da kontakter udvides og kontrakt, og bevæger sig i forhold til hinanden under varmt eller koldt vejr. Kontakterne kan rengøres med et stykke fintråd / ståluld og derefter tørres med gnidningsalkohol / IPA (Isopropyl Alkohol). Overdrive det ikke, fordi belægningen (det er enten nikkel eller krom) kunne fjernes.
Nogle gange har sensorer manipuleret mikroswitches, der lukkes af et projektion på lokket (ofte et lille rundt stykke gummi) af sensoren, når den udskiftes. Det kan ske med dårligt lavede sensorer, at gummistykket på låget bliver presset over tid og taber dets fjederkraft, så det sætter ikke tilstrækkeligt pres på mikrokontakten. Symptomerne er en sensor, der genererer en manipulering, når den bankes (og muligvis kan gøre det, hvis der er nærliggende tung trafik, der forårsager vibrationer).
Lågen til alarmpanel kan også forårsage manipuleringsfejl, så kontrollér, at de sidder ordentligt, når de udskiftes.

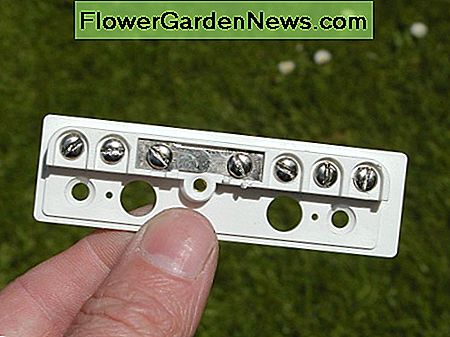

Tamperkontakter i en junction box

Tamper contacts in a junction box (the outer casing has been removed)
Tamperkontakter i en forbindelseskasse (det ydre hus er fjernet)

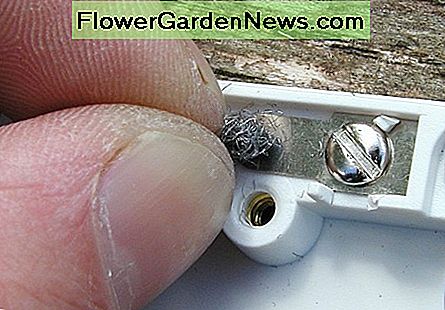

Clean with fine wire wool and IPA
Rengør med fint tråduld og IPA

Spændingsspidser på forsyning

Spændingsspidser på din netforsyning skyldes forstyrrelser, som f.eks. Tunge belastninger, der tændes og slukkes i lokalet, generatorer, der kommer på og går offline, skifteaktivitet i understationer og lynnedslag. Disse pigge kan udløse falske alarmer. Din alarm forventes at blive drevet direkte via et kabel fra det elektriske panel i dit hjem eller via et spor fra et kabel via en smeltet tilslutningsenhed. Et overspændingsfilter kan give en vis beskyttelse mod falske alarmer forårsaget af pigge, der er sprøjtet ind i alarmpanelets strømforsyning.

Backup batteri problemer

Et blysyre- eller NiMh-batteri bruges til at holde en alarm i live i tilfælde af strømsvigt på grund af en afbrydelse af din forsyning eller bevidst strømstyrke af en ubudne. Disse batterier har en begrænset levetid på 3 til 5 år. Som et batteri alder kan dens spænding svinge og indsprøjte støjpigerne ind i systemet.
Når et batteri nærmer sig slutningen af ​​dets levetid, falder dets kapacitet, og det tidsrum, det kan opretholde backup, falder.

DĂĄrligt placeret eller installeret ledninger

Hvis ledninger køres ved siden af ​​strømkabler, kan spændingsspidserne kobles direkte ind i alarmkablerne. Under installationen kan hæfteklammer eller klip muligvis have skåret gennem alarmkablet. Dette kan forårsage problemer senere, da kerner bliver kortsluttet. Også hvis du har haft arbejdere i dit hjem med renoveringer, skal du sørge for, at de ikke har afviklet eller beskadiget sensorer, kabler osv.

Knapper virker ikke pĂĄ tastaturet

Selvom ældre alarmpaneler kan have nøgler, som faktisk er push-knapper (som det, der plejede at blive brugt på computerens tastaturer), er nyere tastaturer normalt membrantype. Disse har "kontakter" trykt som pads på et printkort og ledende gummi puder på en støbt fleksibel membran. Når der trykkes på en nøgle, trykker gummipuderne mod PCB'en og afslutter et kredsløb. Denne type tastatur bruges også på fjernbetjeningerne på fjernbetjeningen. Over tid mister de ledende gummi puder deres ledningsevne, men de kan repareres. Se denne artikel: Sådan repareres et tastatur eller fjernbetjening med køkkenfolie

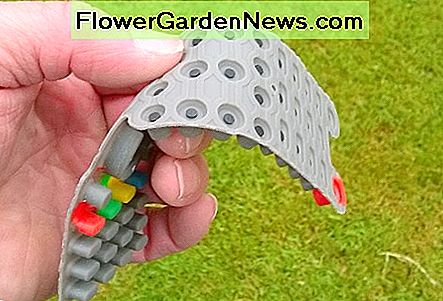

The keypad of an alarm is similar to this membrane keypad from a remote control
Tastaturets tastatur ligner dette membranens tastatur fra en fjernbetjening

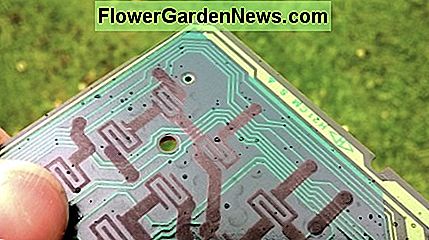

The conductive pads on the membrane make contact with copper contact pads on the PCB
De ledende puder på membranen gør kontakt med kobberkontaktklemmer på printkortet
