Tilføjelse af el-afsætningsmuligheder: Sådan tilsluttes en ny udgang til en eksisterende

Tilføjelse og ledning af nye afsætningsmuligheder

Har du brug for ekstra udtag, og vil du helst stikke ind i en mur? Strømstænger er stygge, og hvem vil, at forlængerledninger snakker over hele gulvet? Desuden kan disse være brandfarer såvel som overdrevent attraktive for små børn.

Måske ændrer du placeringen af ​​tv'et eller installerer en mikroovn, der er over mikroskop, eller måske har du købt en ny computer skrivebord. Uanset årsagen er der ikke et praktisk udtag til udstyret, og du har brug for en. Dette er når det bliver nødvendigt at tilføje en ny plug-in ved at forbinde den til en eksisterende.

Denne artikel vil gå igennem ikke kun mekanikerne til at sætte en ny stikkontakt i væggen, men også køre ledningen og trykke på det eksisterende kredsløb. Værktøj og materialer vil blive diskuteret samt procedurer og tips til at gøre jobbet på den nemmeste måde.

Mens opgaven vil tage noget arbejde og kan indebære at kravle gennem lofter eller gennemgå rum, er det ikke særlig esoterisk eller vanskeligt at forstå. Du kan gøre det.

Værktøjer, du skal bruge

De fleste af disse varer skal være i din værktøjskasse, men nogle er lidt mere specialiserede. Hvis du ikke har et værktøj, har jeg nævnt andre, der kan bruges til at udføre jobbet:

  • Bore. En eller anden form for boring er nødvendig, en der er i stand til at bore gennem ca. 5 cm træ. En borekrone på ca. ¾ "vil gøre det trick. En spadebit er fint her. En anden, mindre bit omkring 1/8" kan være meget nyttig. En trådløs boremaskine er ideel, men hvis din har en ledning, skal du også bruge en forlængerledning.
  • Saw . En lille kvadrat skal skæres i væggen, hvor den nye stikkontakt skal installeres. Du kunne bruge en barberkniv (box cutter), a Jab savet til gipsvæg eller et stiksav til paneling (eller gipsvæg). Det vil være meget praktisk at have et metalskærende blad til puslesaven eller et andet savklinge, der vil skære negle-selvom en almindelig hacksagblad vil gøre.
  • Wire cutters. Du skal bruge en måde at skære ledning og strimmel isolering ud af det. Trådstrimmere foretrækkes, men andre værktøjer vil gøre. Elektrikerens diagonale wire cutters vil være nyttige.
  • Målebånd. Du har brug for en måde at måle på, fordi du skal placere stedet for at skære i væggen, eller at hullet skal bores, skal gøres med præcision.
  • Skruetrækker. Du skal bruge en Phillips-skruetrækker, og et fladt blad vil også være praktisk.
  • Tang. Et par nålestænger vil være meget praktisk at have.
  • Lommelygte. Du vil arbejde på enten et loft eller kravleplads, og du skal bruge noget lys til at arbejde med.
  • Spændingsdetektor. EN Ikke-kontakt spændingsdetektor er altid meget rart at have. Selvom det ikke er strengt nødvendigt, er det en vidunderlig tilføjelse til din værktøjskasse og kan beskytte dig mod stødrisici.

Før du skynder dig ud i butikken, skal du læse denne artikel først. Det vil være sværere at skære to negle med en simpel hacksavskive i stedet for med en helt ny trådløs sawzall, men det er også meget billigere. Nogle af disse værktøjer er rart at have og bruge, men det er ikke helt nødvendigt, og det er ikke altid fornuftigt at bruge $ 50 til et nyt værktøj til at redde ti minutters arbejde (medmindre det selvfølgelig er den eneste måde at få det nye værktøj okayed af din ægtefælle!).

Hvad hvis jeg vil tilføje mere end en ny outlet?

Ja, du kan "daisy chain" flere nye udtag ved hjælp af den gamle plug-in som kilde.

Single gang box (left); two-gang box (right).
Enkeltbænkboks (til venstre); to-gangs boks (højre).

Materialer du har brug for

  • To nye plastik "gamle arbejde" eller "skåret i" kasser (se billede ovenfor). En af de gamle arbejdsbokse skal matche den eksisterende boks. Hvis den eksisterende boks har to afsætningsmuligheder i den (fire steder at tilslutte), er der brug for en "to-gangs" -kasse. (De fleste afsætningsmuligheder er single, men det betyder, at de kun har to steder at tilslutte sig.) Den nye boks kan være den ønskede størrelse. Du kan endda tilføje i en 4-gangs boks (med 4 beholdere med 8 plug-ins), hvis der er plads mellem tappene i væggen. Prøv ikke at købe meget overfladiske kasser i begge tilfælde. En 3-tommer dyb boks er langt bedre end en, der kun er et par inches dybt.
  • Wire . Før du køber ledninger, skal du finde den strømafbryder, der strømmer den eksisterende stikkontakt. Det vil have enten en 15 eller en 20 stemplet på den; dette refererer til de ampere, der er tilgængelige på dette kredsløb. En 15-ampbryder vil kræve 14-2 NM (Romex) ledning (med jord), mens en 20 ampbryder skal bruge 12-2 ledning, også med jord. Hvor meget ledning du skal bruge afhænger af, om det vil blive kørt overhead på loftet eller under gulvet i krybningsrummet. Hvis de gamle og de nye plug-ins er adskilt af stifter, skal du måle, hvor meget ledning det tager at starte ved det gamle udløb, løbe op gennem loftet (eller ned gennem gennemløbsrummet) over det nye sted og ned (eller op) for at oprette forbindelse til den nye stikkontakt. Op, tværs over og ned igen. Efter min erfaring er det alt for nemt at købe utilstrækkelig ledning, og det er ofte, at "op og ned", der bliver glemt.
  • Et nyt udtag med dækplade. Outlets er tilgængelige i 15 amp eller 20 amp kapacitet; Vælg den, der matcher bryderen på kredsløbet, ligesom du gjorde for ledningen. Forskellige farver er tilgængelige i forskellige former, størrelser og materialer. Alt andet end ampaciteten er personlige valg. En advarsel, dog: Hvis den eksisterende stikkontakt ikke accepterer en tre-ledningsledning, skal den nye stikkontakt være en GFCI-type. Instruktionerne længere nede vil guide dig gennem installationen, udskifte den eksisterende stikkontakt med en GFCI og tilføje en ny stikkontakt. Mens GFCI-afsætningsmuligheder er betydeligt dyrere, skal du ikke skimme her. Den nationale elkode kræver, at ethvert udløb uden jord skal være en GFCI, og med god grund: uden jordforbindelse stiger chokfaren dramatisk. GFCI-stikket er designet til at eliminere denne fare.
  • Andre forsyninger. Du vil have en håndfuld tråd hæfteklammer, hvormed at fastgøre ledningen til husets struktur og muligvis et halvt dusin wire nødder.

Hvad er en FFCI?

En jordfejl kredsløbsafbryder (GFCI), også kendt som en reststrømsanordning (RCD), er en enhed, som registrerer, at en strøm strømmer gennem en utilsigtet sti (som vand eller en person) og slukker.

Kan jeg erstatte det eksisterende udsalg med en større?

Jo da. Mens du er ved det, kan den gamle kildeboks erstattes med en ny større, hvis du skærer et større hul i væggen. Du kan ikke gå til en mindre kildeboks uden at lappe væggen, da det nødvendige hul vil være mindre end det der allerede er der.

Hvordan kan jeg fortælle forskellen mellem en 15-amp og 20-amp outlet?

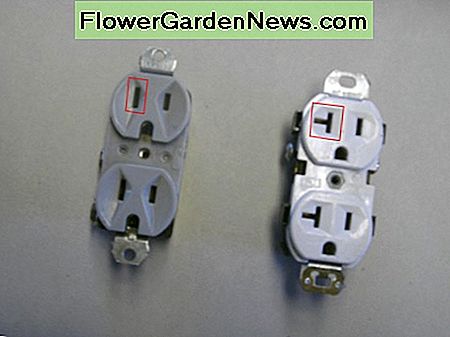

Visible difference between a 15-amp (gray, on left) and a 20-amp outlet (white, on right); note the slot shape circled in red.
Synlig forskel mellem en 15-amp (grå, til venstre) og en 20-amp udgang (hvid, til højre); Bemærk slotformen cirkuleret i rødt.
Checking an outlet to see if it is
Kontrollerer en stikkontakt for at se om den er "hot" med en spændingsdetektor uden kontakt.

Fjernelse af den gamle udgang og boks

  1. Sluk for strømmen! Lad være med at starte dit arbejde ved at få et ubehageligt stød - sluk for strømmen til den eksisterende stikkontakt, du vil arbejde med. Tænk afbryderen, så ingen andre tænder den igen, mens du arbejder. Sørg for, at du arbejder sikkert ved at teste, at stikkontakten er død ved enten at tilslutte en radio eller en lampe til den eller ved hjælp af et voltmeter eller en ikke-kontakt spændingsdetektor. Sluk ikke bryderen igen, indtil jobbet er færdigt. Jeg, en elektriker ved handel, har været chokeret for mange gange ved at tænde for "i et øjeblik" og glemmer at slå den af ​​igen. Lad det ikke ske for dig!
  2. Vælg den eksisterende stikkontakt, du vil tilslutte den nye stikkontakt til. Det bedste valg er en, der næsten, men ikke helt, direkte gennem muren, hvorfra du vil have den nye. Med andre ord skal du først overveje afsætningsmulighederne i lokalet på den anden side af væggen. Det næstbedste er et udtag på samme eller forskellige indvendige væg, helst en uden isolering. Det er meget lettere at få ny ledning gennem en tom væg end en fyldt med isolering.
  3. Sluk forsigtigt dækslet på det gamle stikkontakt, og sæt det og den enkelt skrue, der holder den til side for senere installation. Fjern derefter de to skruer, der holder stikkontakten i kassen bagved den.
  4. Ledningerne til det gamle stikkontakt, der skal fjernes, skal også fjernes. Vær opmærksom på hvilken ledning der går. Den sorte tråd skal gå til messingfarvede skruer, den hvide ledning til de sølvfarvede skruer og ledningen af ​​isolering (jorden) til den grønne jordskrue. Der kan være andre ledninger i kassen, der er splejset sammen med trådmøtrikker eller som også afslutter på stikkontakten; Bemærk, hvor hver gang går og marker dem eller tegne et billede til fremtidig reference. Bemærk: Det gamle udtag kunne også have en rød ledning. Hvis det er tilfældet, har denne artikel om ledningsføring et halvt-stikkontakt flere oplysninger om denne specialapplikation.
  5. En almindelig praksis er at sætte ledningerne i bagenden af ​​stikkontakten i stedet for at fastgøre dem på skruerne på siden. Hvis du har denne type stikkontakt, er der en lille plads på bagsiden af ​​stikkontakten, hvor en meget lille skruetrækker eller andet værktøj kan indsættes; Dette vil frigøre fjederspændingen på den elektriske ledning og lade den trækkes ud af hullet. Alternativt kan ledningerne simpelthen afskæres, hvis de er lange nok, og udløbet skal udskiftes.
  6. Nu, medmindre den nye stikkontakt vil være næsten direkte gennem væggen fra det gamle stikkontakt, skal du fjerne den gamle kasse. De fleste hjemmebokse er fastgjort med to søm, lige over og under kassen, der drives ind i stiften lige til den ene side. Den bedste måde at fjerne kassen på fra væggen er at nå lige ved siden af ​​med en metalskære savklinge (en sawzall, puslespil eller endda et blødt hacksaw-blad vil gøre tricket). Skær neglene, der holder kassen på væggen, men vær opmærksom på, at ledningerne ind i kassen er fastgjort til samme stift lige over eller under kassen - sørg for at du ikke beskadiger disse ledninger, da sådan skade sandsynligvis vil kræve en elektriker at re-wire den del af huset.
  7. Hvis du er ligeglad med at skære neglene med den gamle boks, kan du tage kassen ud i stykker, da du ikke vil genbruge den. Brug et tang, diagonale fræsere, en hammer og en skruetrækker, uanset hvad det kræver - at rive i stykker og fjerne plastikboksen. Bare rive den i små stykker og tag den ud af væggen. Igen: Skader ikke ledningen! Bøj neglene, der plejede at holde så godt som muligt; Målet er at sikre, at de ikke blander de små arme på den nye kasse, der skal fastgøres til væggen.
  8. Når du trækker kassen ud af væggen, skal tråden (e) i den passere gennem spalterne bag på kassen og afslutte kassen. Forskellige kasser har forskellige metoder til at holde disse ledninger; tag et godt kig på, hvad du skal gøre for at lade dem afslutte boksen. Løsn en skrue måske eller blot arbejde dem forsigtigt ud af slots i ryggen.

Er der nogen begrænsning for, hvor mange ting jeg kan tilslutte til et kredsløb?

Plugging for mange kraftige enheder på et kredsløb vil blæse breaker. Du bør være god til små elektronik (lys, tv, dvd-afspillere og lignende), men hvis du har store apparater (elektriske varmeapparater, støvsugere, vaskemaskiner og tørretumbler osv.), Vil breakeren ikke holde fast.

Kører ledningen til den nye udgang

  1. Begynd at skære et hul til den nye plastkasse på det nye sted. Sørg for ikke at klippe for stort et hul, fordi "ørerne" på kassen skal forblive uden for væggen; Hvis de passer gennem hullet, vil kassen ikke klæbe til væggen, men vil simpelthen falde indad.
  2. Hvis den nye placering er gennem væggen fra en anden eksisterende stikkontakt, skal du sørge for, at de ikke justeres præcist, fordi der ikke er nok plads i væggen til to kasser, så de passer bagud. Flyt den nye et par tommer til den ene side. Dette er absolut det foretrukne sted for en ny stikkontakt: gennem væggen og ikke helt back-to-back, men mellem det samme par stifter som en eksisterende stikkontakt. Det gør det meget nemt at køre ledningen (du vil slet ikke krybe loftet!), Og det vil sandsynligvis ikke være nødvendigt at fjerne den eksisterende boks.
  3. Hvis du kan nå ind i hullet, hvor den nye boks vil gå og røre den eksisterende boks, kan du springe over alt det hårde arbejde med at køre ny ledning gennem loftet. Du skal blot tage den ene ende af den nye tråd, nå ind i væggen og skubbe den ind i den gamle kasse sammen med de andre ledninger. Skub ind omkring en fod af ledning; du vil skære til en mere rimelig længde senere. Skær den anden ende en fod uden for væggen, efterlad en god størrelse sløjfe inde i væggen for at gå op og ned i toppen af ​​den nye boks.
  4. Hvis de to kasser ikke er så bekvemt placeret, er det imidlertid tid til at begynde at trække ledninger mellem de to udgange. Du anbefales kraftigt at have en hjælper til denne operation. Et ¾ "hul skal bores enten fra krybningsrummet eller ned fra loftet til midten af ​​væggen lige under eller over det nye udløbssted. Begynd ved at bore et meget lille hul gennem gulvet eller loftet til højre ved kanten af ​​væggen og i tråd med den nye udløbsplacering. Skub en stiv wire (som en retret tøjhænger) igennem, så tråden er synlig i krybningsrummet eller loftet. Fjern eventuelt en del af bordplader eller sko støbning på gulvet, så når det udskiftes, vil det lille hul blive dækket. Vær opmærksom på, at en spindelbør kan og vil "gribe" tæppet og rase det, så vær meget opmærksom her. Et meget lille hul i et loft kan være dækket af tandpasta for at gøre den usynlig.
  5. Med din stive tråd poking igennem, orienter dig omhyggeligt ind i krybningsrummet. For at bestemme, hvor væggen er, måler du 2½ tommer og borer et lille hul op i væggen. Hvis hullet ikke kommer gennem gulvet / loftet i opholdsstuen, er du inde i væggen. Hvis dit hul gik ind i væggen, skal du udskifte den lille borekrone med en ¾ "bit og bore igen på samme sted. Proceduren er den samme, hvis du arbejder på loftet: Du skal kunne se toppen af ​​væggen . 2x4 kører langs toppen af ​​væggen er generelt synlig under loftsisoleringen. Gentag proceduren på det eksisterende udløbssted.
  6. Skub den ene ende af den nye tråd ind i hullet, indtil den kan nås fra udløbsstedet, og træk en fod tråd ud af væggen på det tidspunkt. Stram tråden over til næste hul og vurder, hvor meget mere der skal bruges for at få det gennem væggen og trukket ud. Afskær den nødvendige længde og skub den ind i det borede hul, indtil det kan nås. Skær ikke for lidt; langt bedre at spilde en ekstra 5 'af elektrisk ledning her end at spilde alt det arbejde.
  7. Hæft tråden til praktiske spærre eller gulvbjælker hver 4. fod eller så med hæfteklammer lavet til NM-kabel. Disse hæfteklammer bruger ikke en hæftepistol, men er hamret i. Klem ikke ledningen; Kør hæftene lige langt nok til at holde ledningen ret fast.
  8. Hvis væggen har isolering, vil det næsten være umuligt at skubbe ledningen ned fra loftet, selv om du sandsynligvis kan skubbe den op fra krybepladsen så langt, at den kommer i udløbshullet og finde den. En lang (10 fod) stykke stiv wire eller en elektrikerens "fisketape" kan være uvurderlig, da den er stiv nok til at trænge ind i isoleringen med en lille indsats og flere forsøg.
  9. Med den stive tråd gennem væggen fra loftet til udløbsstedet skal du binde eller binde den elektriske ledning til den og med en hjælper trække den ned i rummet. Denne procedure vil tage lidt tid og sandsynligvis flere forsøg, men det vil fungere. Det handler også om den eneste måde at få den elektriske ledning gennem en isoleret væg uden at rive hele væggen fra hinanden.

Hvilken muren er bedst til en ny outlet?

Indvendige vægge (dem, der ikke vender udad på begge sider) er bedst, fordi de er mindre tilbøjelige til at have isolering. Det er meget lettere at få ny ledning gennem en tom væg end en fyldt med isolering.

Tilslutning af det nye udtag

  1. Sæt forsigtigt den bløde ydre kappe på den nye tråd omkring 6 inches fra enden og træk kappen lige så meget, at den tårer og kommer fra hinanden ved scoren. Prøv ikke at trække det ud, bare sørg for at det kommer ud, når du prøver (selv om det ikke er verdens ende, hvis du trækker det ud). Vær meget omhyggelig for ikke at skære ind i den enkelte ledningsisolering, da dette vil ødelægge ledningen.
  2. Skub kablet ind i slidserne på bagsiden af ​​kassen, så den uklare kappe er lige inden i kassen. På det eksisterende sted skal du trykke alle ledninger der i boksen på samme måde; skeden er naturligvis allerede væk, så det er ikke nødvendigt at skære det. Arbejd kassen ind i væggen og drej skruerne for at klemme den på væggen.
  3. Den eksisterende stikkontakt kan godt have tre eller endnu flere kabler i kassen, der skal splejses sammen. Skær 6 "stykker ekstra sort, hvid og jord ledning (husk at uisoleret ledning i kablet er jorden) og strip den ene ende. Fjern kappen og eventuelt papirindpakning fra den nye ledning.
  4. Strik slutningen af ​​hver ledning omkring ½ "(der er en strimmelmåler på bagsiden af ​​stikkontakten). Splice alle jordledninger sammen, med det 6" stykke, du skærer i, ved hjælp af en trådmøtrik. Hold møtrikken i den ene hånd, træk godt på hver enkelt ledning for at sikre, at det holdes bedre, at en løs forbindelse kommer ud af møtrikken nu end senere.
  5. Gentag for de sorte ledninger og gentag igen for de hvide ledninger. Fold ledningerne og trådmøtrikkerne ret pænt tilbage i kassen; det er her en dybere boks er meget flot, da det giver mere plads til alle ledninger.
  6. Jordledningen skal sluttes på udgangen på den grønne skrue, den sorte tråd på en messingfarvet skrue (samme side som den mindre af slidserne for at tilslutte tingene) og den hvide ledning på en sølvfarvet skrue. Afslutninger kan foretages ved at bøje en sløjfe i den afskårne ledning, tilslutte den omkring afslutningsskruen og stramme skruen. Alternativt har de fleste 15-amp og nogle 20-amp udgange hullet i ryggen, hvor ledningen simpelthen kan skubbes ind; en fjeder affære der griber det og forhindrer det i at falde ud.
  7. Igen foldes ledningerne som du gør, skub stikket ud i kassen og fastgør det med de to skruer, der følger med. Installer en ny dækplade.
  8. Gentag hele processen for den nye stikkontakt også.
Pigtails pushed into holes in the back instead of being wrapped around the screws: Next to the wires, you can see another small hole to insert a small screwdriver into and release the wires from the internal spring clamp.
Pigtails skubbet ind i huller i ryggen i stedet for at blive viklet rundt om skruerne: Ved siden af ​​ledningerne kan du se et andet lille hul for at indsætte en lille skruetrækker i og løsne ledningerne fra det indre fjederklammer.
The difference in termination screw color: The screws shown on the left will get the white wire(s), with the ground wire going to the screw near the bottom of the photo. The screws on the right need the black wires.
Forskellen i terminationsskrue farve: Skruerne vist til venstre vil få den hvide ledning (er), med jordledningen kommer til skruen nær bunden af ​​billedet. Skruerne til højre har brug for de sorte ledninger.

GFCI Outlets kan tilføjes

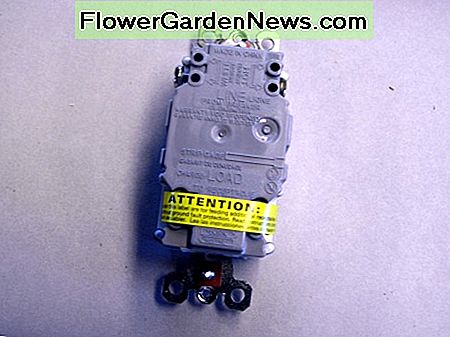

The back of the GFCI outlet, showing the factory-applied tape over the
Bagsiden af ​​GFCI-stikkontakten, der viser det fabrikspåførte tape over "load" terminalerne.

Ingen jord på det eksisterende udløb?

Hvis der ikke er nogen jordledning i den gamle eksisterende boks, skal udgangen udskiftes med en GFCI-type. Den nye stikkontakt beskyttes af den nye GFCI-stikkontakt, der er installeret på den gamle placering, og det kan også være en normal stikkontakt. Så nu har du to beskyttede afsætningsmuligheder i stedet for ingen.

  1. Splice alle eksisterende ledninger sammen som beskrevet ovenfor, men ikke med de nye sorte eller hvide ledninger, du lige har installeret. De 6-tommer "pigtails", du tilføjede til skarverne, vil ende på "line" terminalerne på GFCI-udgangen; dette er markeret på bagsiden af ​​stikkontakten, og der er normalt et stykke tape, der dækker "last" terminalerne.
  2. Den nye ledning afsluttes på "GFCI" -stikket "belastning". Installer GFCI-stikket i boksen sammen med dækpladen. Den nye stikkontakt er normalt tilsluttet, som angivet i det foregående afsnit. Der vil være klistermærker i kassen med GFCI-stikkontakten, der angiver, at den nye stikkontakt, du har tilsluttet, er GFCI-beskyttet, og at den ikke har nogen jord. Disse skal være knyttet til den nye stikkontakt. Husk dog, at hvis den nye stikkontakt pludselig bliver død, skal du kontrollere GFCI og se om den er blevet trukket ud.

Tillykke! Du forstår nu, hvordan du tilføjer en ny stikkontakt, træk tråden til det, og træk stikket ud i et eksisterende kredsløb. Du har også en helt ny stikkontakt, hvor du har brug for det!

Front view of a 20-amp GFCI outlet. The
Set forfra på en 20-amp GFCI udgang. Knappen "test" og "reset" er synlige i midten.
