9 nemme trin til at tilslutte et stik korrekt og sikkert

Eugene er en kvalificeret kontrol / instrumentering ingeniør Bsc (Eng) og har arbejdet som udvikler af elektronik og software til SCADA systemer.

Uk style plug with integral 13 amp fuse
Uk stil stik med integreret 13 amp sikring

British BS1363 Standard Plug (Type G Plug)

BS1363 standard 3-polet stik bruges i Storbritannien, Irland, Malayasien, Saudi-Arabien og flere andre lande. Den er kategoriseret som plug type G af International Electrotechnical Commission. Stikket indeholder flere sikkerhedsfunktioner, herunder en sikring for at beskytte ledningen og udstyret, samt indkapslede stifter for at forhindre utilsigtet fingerkontakt med de levende eller neutrale stifter under indføring og fjernelse. Ifølge lov i EU skal nye apparater være forsynet med en ikke-ledningsplug, dog kan det være nødvendigt at montere et stikkontakt på et ældre apparat.
Denne vejledning viser, hvordan du specifikt kan tilslutte et britisk stik til et husholdningsapparat. Men de samme grundlæggende principper for ledninger en BS1363-stikket kan anvendes til ledningsplugger fra andre lande. Hovedforskellen er, at farvekodningen af ​​ledninger er forskellig.

Hvad er skridt til at ledning en britisk stik?

  1. Fjern dækslet fra stikket
  2. Fjern den ydre kappe fra bøjlen for at eksponere de indre kerner. Pas på ikke at skade de indre kerner, mens du fjerner kappen
  3. Forkort den brune ledning
  4. Fjern isoleringen fra trĂĄdens ender
  5. Vrid trĂĄdens trĂĄde sammen
  6. Foder ledningerne under belastningsaflastningen i stikket
  7. Dobbelt over enderne af ledningerne
  8. Sæt den brune ledning i den levende (L) skrueterminal og skrue tæt
  9. Sæt den grøn / gule ledning i jord (E) skrueterminalen og skrue tæt
  10. Sæt den blå ledning i den neutrale (N) skrueterminal og skrue tæt
  11. Stram skruerne i belastningsaflastningen over kappen (ikke kernerne!) Af flexen
  12. Kontrollér, at alle ledninger er pakket nemmere, så de ikke kan blive fanget af dækslet
  13. Skru dækslet tilbage på stikket

Den sikreste stik i verden?

BS1363 Plug er uden tvivl det sikreste stik i verden og har følgende funktioner:

  • Fusion Funktionen af ​​sikringen er at beskytte ledningen / bøjlen mod overophedning og muligvis at tage i brand. I en kortslutningssituation vil et distributionskredsløb give strøm større end en netledning / flex er i stand til at bære (muligvis titusindvis af forstærkere). Sikringen i stikket vil blæse for at beskytte ledningen og kan ogsĂĄ beskytte ledninger / komponenter i et apparat. En sikring vil ogsĂĄ blæse, nĂĄr der forekommer mere moderate overbelastninger (fx forsøger at køre for mange apparater fra en forlængerrulle eller multikabelstik)
  • Isolerede stifter Dette beskytter utilsigtet kontakt med levende stifter under indsættelse og fjernelse af stikket
  • Shuttered Outlets pĂĄ Sockets Dette forhindrer børn i at indsætte stifter, søm eller andre metalgenstande i stikkontakter
  • Polariseret Stikket kan ikke indsættes pĂĄ hovedet, vende det levende og det neutrale
  • Long Earth Pin, som sikrer, at apparater jordes under stikkindsættelse, inden de to stifter gør kontakt
  • Griper ved stikkets kanter for at lette lettere fjernelse
  • Flex udgĂĄr fra bunden af ​​stikket for at modvirke fjernelse ved at trække pĂĄ bøjlen
3-Pin BS1363 Plug as used in the UK and Ireland
3-pin BS1363 Plug som brugt i Storbritannien og Irland

Ledningsfarver i EU

EU wiring colours and old style UK colours
EU ledningsfarver og gamle UK farver

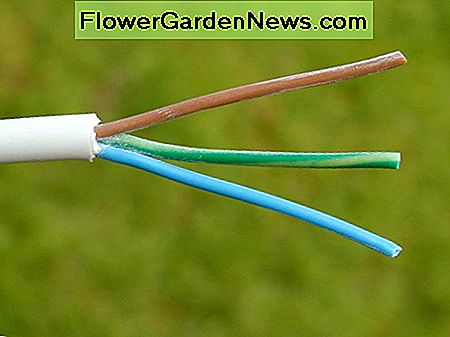

Brown, blue and green/yellow cores in a flex
Brun, blå og grøn / gul kerner i en flex

Doubly Isolated eller Plastic Cased Appliances

Nogle apparater har enten plastik, ikke-ledende hylstre eller er dobbelt isoleret. Et dobbeltisoleret apparat har et hus, som selvom det stadig kan være metal, er tilstrækkeligt adskilt og isoleret fra interne levende dele, at der ikke er fare for at den bliver levende. Disse apparater er ikke jordede og har kun en brun og blå kerne i deres flex. dvs. ingen jord.
Dobbeltisolerede apparater er enten mærket "dobbeltisolerede" eller mere normalt er symbolet nedenfor trykt på informationsetiketten.

Double insulated appliances are marked with this symbol
Dobbeltisolerede apparater er markeret med dette symbol

Dele af en stikkontakt

Inde i et stik

Skrueterminaler er forsynet inde i en stikkontakt til tilslutning af ledningerne i et netledning, ogsĂĄ kendt som en flex. Et stik har 3 ben, live, neutral og jord som vist nedenfor. Terminalerne er tydeligt markeret med bogstaverne "L", "N" og "E".

Live og Neutral

Disse 2 ben bærer strøm til apparatet

jorden

Under normale forhold strømmer ingen strøm gennem denne pin. Men i tilfælde af en fejl i et apparat, der får metalhuset til at blive levende, fungerer denne pin som en "bypass", shunting strøm væk fra brugeren. Dette taster RCD og / eller MCB på det elektriske panel, slukker strøm. Sikringen i stikket kan også blæse (selv om RCD'en kan rejse før dette sker). Jordstiften skubber også åbne sikkerhedsskodderne, der dækker de levende og neutrale indgangshuller i en stikkontakt, når stikket sættes i.

Når der tilsluttes en stikkontakt, er det vigtigt at stramme skruerne fast ned på hver leders ledede ledninger. Dette forhindrer vævning, overophedning og potentiel brand.


Sikring

En BS1363-stik er også monteret som standard med en keramisk, høj brydningskapacitet (HBC) sikring. Dette beskytter strømledningen og også det tilsluttede apparat mod overbelastning på grund af en fejl. Stik leveres normalt som standard med en 13A sikring. Dette er den maksimale strøm, som stikket kan levere, og hvis et apparat forsøger at tegne sig over denne strøm, vil sikringen til sidst blæse. Sikringer blokerer ikke øjeblikkeligt, når deres nuværende bedømmelse er overskredet. I stedet har de en egenskab, således at store overbelastninger (f.eks. På grund af en kortslutning) får sikringen til at blæse i brøkdele af et sekund, mens små overstrømme kan tage minutter at blæse sikringen.
13A svarer til en belastning på næsten 3kW ved 230 volt, 50 Hertz (Hz), EU-standardiseret spænding og frekvens.

ADVARSEL!!

Sikringer bør erstattes af BS1362 standard keramiske typer. Disse sikringer har en keramisk krop, der kan modstå den sandsynlige høje strømstyrke (potentielt> 1000A afhængigt af hvor langt væk du er fra forsyningstransformatoren i gaden) og energi forsvundet som varme under en fejl. Sikringer bør ikke erstattes af typer med glaslegemer, der kan briste.


Hvis der tilsluttes et strømforsynet apparat til en stikkontakt, skal sikringen erstattes af en lavere sikringssikring, der passer til ledningen og apparatet. 3A og 5A sikringer er bredt tilgængelige svarende til henholdsvis 700W og 1150 watt.

Strain Relief

Der er også forsynet en spændeklammer eller kabelgreb, der skal skrues ned på yderskaftet eller isolering af et kabel, ikke de indre kerner. Aflastning forhindrer spænding på ledningen under normal brug fra at trække ledninger ud af skrueterminalerne.

Screw terminals in a plug
Skrueklemmer i en stikkontakt

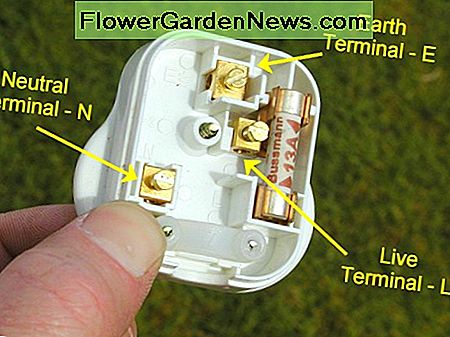

Live, neutral and earth terminals in a plug are marked L, N and E respectively
Levende, neutrale og jordterminaler i en stik er markeret henholdsvis L, N og E

ADVARSEL !!!

Hvis du ikke føler dig sikker på at gøre dette, så gør det ikke !!!

Hvis du får trådfarverne sammenblandet og tilslutter dem til de forkerte terminaler, fungerer det måske ikke, eller værre stadig, elektrokutere dig eller en anden

Værktøjer påkrævet

Du fĂĄr brug for:

  1. En flad bladskruetrækker. En fase tester er ideel og er et nyttigt værktøj til at have i dit hjem værktøjskasse. Den har en intern neonpære, som kan bruges til at detektere tilstedeværelsen af ​​højspænding ved stikkontakt eller lyskontakter
  2. En wire snips (sideskærere). Du kunne også sandsynligvis bruge en sakse
  3. En skarp kniv

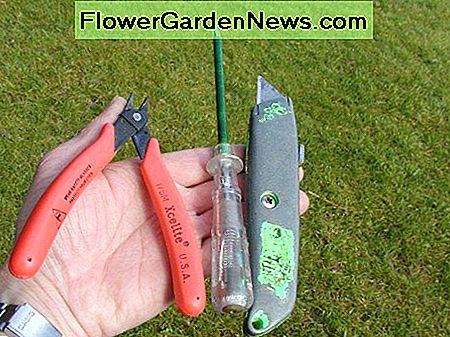

Snips, screwdriver and knife
Snips, skruetrækker og kniv

Trin 1: Fjern den ydre kappe af netledningen

Ca. 5 cm eller 2 tommer af kappen eller ydre isolering af netledningen skal fjernes. Det er meget vigtigt ikke at skade isoleringen af ​​de indre kerner. Du kan snappe ned langs skeden, hvis du har en snipe næse snips, alternativt score skeden med kniven. Igen skal du være forsigtig med ikke at skære igennem.

Sheath of power cord needs to be removed
Skab af netledning skal fjernes
One way to remove the sheath is to snip down along the cable......
En måde at fjerne kappen på er at skære ned langs kablet ......

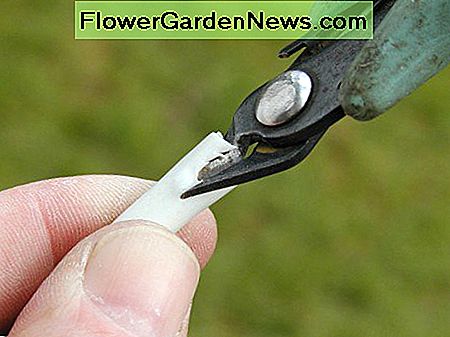

.........alternatively, score the outer sheath with a knife, taking care not to cut all the way through
......... Alternativt scorer yderkappen med en kniv og pas på ikke at skære hele vejen igennem
Bending the flex all round should break or weaken the insulation
Bøjning af flex-runden bør bryde eller svække isoleringen
Pull off the section of sheath
Træk kappeens afsnit ud

Trin 2: Forkort den levende (Brown) Wire

Shorten the live wire
Forkort live-ledningen

Trin 3: Fjern isoleringen fra de indre kerne

Fjern isoleringen fra hver leder eller kerne af flexen, omkring 10 mm eller bare mindre end en halv tomme skal være fint. Du kan enten gøre dette med en kniv eller bruge snips. En snips er perfekt som en wire stripper. Med lidt øvelse er alt, hvad du skal gøre, grebet af lederen, mens du skærer lidt gennem isoleringen og trækker. Prøv dette på nogle scrap flex først. Uanset hvilken måde du bar isoleringen, er det vigtigt at undgå at bryde nogen ledninger af kobberlederen.

Use a knife, wire strippers or snips to strip about 12mm of insulation
Brug en kniv, wire strippere eller snips til at strippe omkring 12mm isolering
Bared conductors
Bared conductors

Trin 4: Drej strengene og dobbelt dem over

Vrid strengene af hver kerne af flexen og fordoble dem. Dette holder dem sammen og stopper dem at sprede sig, når klemskruerne strammes. Dobling over enderne sikrer også, at skruen har mere ledning til at stramme ned på. Dette er særligt vigtigt, hvis flexen er let gage, i hvilket tilfælde skruen kan skubbe lederen ude af vejen, når den strammes, og kun fange kanten af ​​den.

Twist the stranded copper wire
Vrid den strengede kobbertrĂĄd
Double over the ends of the wire
Dobbelt over enden af ​​ledningen

Trin 5: Løsn skruerne på strain relief (Cable Grip)

The strain relief on the plug is held by two screws
Stramaflastningen pĂĄ stikket holdes af to skruer

Trin 6: Foder den brune trĂĄd ind i L (Live) Terminal

Feed the flex underneath the strain relief and push the strands of the brown wire into the terminal. It is easier to do this if you remove the fuse and terminal from the plug
Foder bøjlen under belastningsaflastningen og skub trådens tråde ind i klemmen. Det er lettere at gøre dette, hvis du fjerner sikringen og klemmen fra stikket

Trin 7: Tilslut den grønne / gule jordledning til E (Earth) terminalen

Some appliances don't have an earth wire in their flex
Nogle apparater har ikke en jordledning i deres flex

ADVARSEL !!!

Fod ledningerne helt ind i skrueterminalerne og stram godt.

Løse ledninger kan forårsage bue, overophedning og muligvis en brand!

Sørg for, at ledningerne er fanget af skruen

To avoid arcing, overheating, and in extreme cases a potential fire, it's essential to tighten screws.
For at undgå bue, overophedning og i ekstreme tilfælde en potentiel brand er det vigtigt at stramme skruerne.

Trin 8: Tilslut slutteligt den blĂĄ trĂĄd til N (Neutral) Terminal

Full wired plug - Make sure all the wires are neatly packed away so that they don't get caught by the cover or the cover fixing screw
Fuldt kablet stik - Sørg for, at alle ledninger er nemmere pakket væk, så de ikke bliver fanget af dækslet eller dækslet til fastgørelsesskruen

Trin 9: Stram strain reliefen og udskift dækslet

The two strain relief screws must be tighten to secure the appliance flex
De to spændeskruer skal spændes for at sikre, at apparatet bøjes

Kontrol af sikringen i et stik

Du kan kontrollere, om sikringen i en stikkontakt er ok ved hjælp af et multimeter. Faktisk er det en god ide at have en af ​​disse i dit hjem værktøjskasse, hvis du gør noget grundlæggende DIY.
Checkout min guide til brug af et multimeter her:

Sådan bruges et digitalt multimeter til måling af strøm, spænding og modstand
